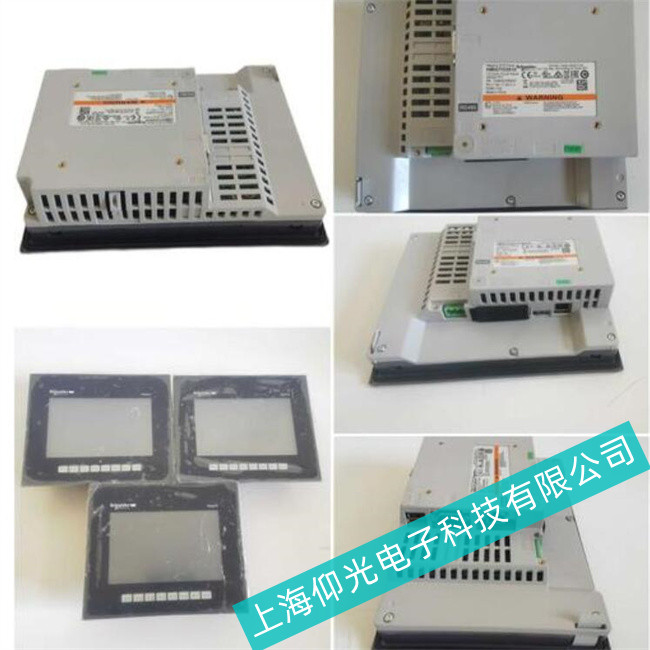

宿迁市Schneider施耐德触摸屏XBTRT500通讯口故障维修方法
1.检查中间件
施耐德触摸屏XBTRT500串口通信必然存在发送端和接收端，且两者通过中间件（例如导线），遇到问题，首先应该保证导线连接正常。如果这一部分没有确定，直接排查其他方向，很可能在做无用功。
2.排查硬件层
通过逻辑分析仪、示波器等仪器来判断发送端、接收端在发送、接收、空闲时的引脚波形是否正常。串口空闲时为高电平，有数据时才会有电平变化。同时需要确定电压是否正常。波形测量的位置先从最终点开始测量，然后依次排查中间部分的探测点，来判断问题位置。
如果发现波形变形、失真、电压不正常等情况，请让硬件工程师协助进行排查。在其起始点可以看到波形，但是终点看不到，需要使用万用表来确定是否引脚存在虚焊。
3.检查串口驱动层
如果排查了硬件无问题以后，但是发送端串口没有波形，这时候就需要检查串口驱动是否配置成功了。可以先将发送端的Tx、Rx引脚短接，进行回环测试。最好先用一个简单例程进行测试，尽量排除多个变量的影响。排查时需要特别注意的是，不能只看代码逻辑，要注重实际调试，善于利用软件调试窗口来观察相关寄存器的值。
另外大家也需要注意下面这几点：
①由于信号容易被干扰，建议使用带屏蔽线，并且接线一定要严格，需要接地的最好接地。有些485通信，还需要考虑接上终端电阻来匹配。如果是RS232通信，尽量不要让线太长。
②因为很多设备通过外部晶振或者内部时钟计算的波特率都是存在误差的。这样的话如果一旦报文过长，会导致误差累积，进而出现串口识别乱码或者收不到的情况。
③在一些可能会存在干扰的地方，可以考虑使用奇校验或者偶校验，这样可以将错误的报文过滤掉或者尽量使用一些数据校验协议，防止数据出错。
上海仰光电子科技有限公司维修施耐德触摸屏维修范围包括：按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。进不了界面、无显示、亮度看不清楚；，液晶屏显示竖条、横条、多画面，触摸屏上电无反应，上电烧保险，上电蓝屏，通电几分钟后屏幕变为蓝屏，主板故障，黑屏，通讯时有时无，触摸失灵，有时白屏，触摸面板故障，死屏，电源板故障， 液晶故障，触摸面板损坏，触控正常但主板程序无反应，触摸不良，触摸失灵；操作灵敏度不够，上电无任何显示，PWR灯不亮但其他一切正常，双串口无法通讯 ，主板松动 ，485串口通讯不良，触摸屏上电无反应，通讯不良，画面不能切换， 触摸死机等常见故障等。
