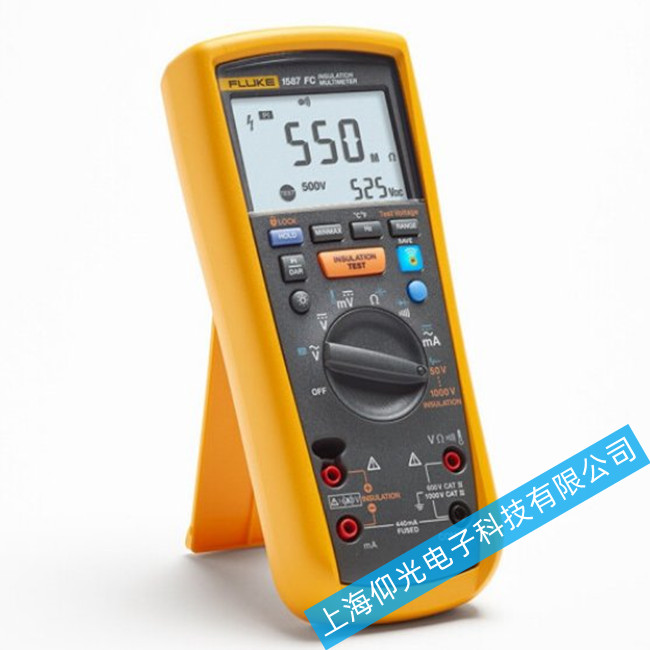

福禄克FLUKE 1587FC电阻测试仪故障检修步骤
一、端钮“E”、“L”开路时，摇动手摇发电机指针指不到“∝”。
首先拆下提手，旋下紧固螺丝。用电烙铁焊下发电机弹簧引线。把测量机构与发电机分开。
1、检查测量机构：测量机构主要有交叉式线圈（以ZC25型表为例）、导流丝、电压、电流回路电阻等组成。
①首先观察导流丝是否变形，因导流丝变形，使得残余力矩增大。特别是在“∝”附近，由于磁场较弱，定位力矩小，容易产生误差。如是，应重新调整或更换导流丝；更换的导流丝应符合下列要求：导流丝无折伤，导流丝上、中、下三根应平行，不能上翘或下垂，用手拨动指针从“0”到“∝”，导流丝不能与转轴或其它物相碰。
②用万用表测电压线圈是否断路或短路。如是，重绕或更换。
③检查电压回路电阻是否增大，如是，重新调整电压回路电阻。
2、检查发电机：
①测量发电机输出电压：手摇发电机，用静电电压表或高压数字电压表测其输出电压。看是否与其标定的额定电压相一致。允许有±10％的误差。如发电机输出电压过低，检查发电机绕组是否断路或短路。如是，更换或重绕。
②检查整流二极管是否击穿短路，如是，更换。
③检查发电机并联电容是否损坏，如是，更换。
④检查调速器的螺丝弹簧是否过松，如是，重新调整弹簧，使弹簧拉紧。
二、在“E”、“L”短路时，指针指不到“0”。
①若指针指不到“0”，可用镊子扳动指针来调整。
②检查电流回路电阻是否增大，如是，重新调整电阻。
③检查电流线圈是否短路或断路，如是，重绕或更换。
④检查导流丝是否与其它物相碰或变形很大，如是，重新更换。
三、指针转动不畅或转动时有卡滞现象
①检查轴尖是否磨损。如是，更换轴尖。
②宝石轴承与轴尖配合太紧，造成间隙过小，如是，应重新调整轴承与轴尖之间的间隙。
③仪表可动线圈变形与内部铁芯相碰，如是，重新修整线框。
④导流丝变形。导致指针在转动时与某些固定部分相碰。如是，重新调整导流丝。
⑤可动线圈与磁性铁芯上的铁屑相碰，如是，将带有磁性的细钢丝插入间隙中，利用钢丝被磁化的原理吸出铁屑。
