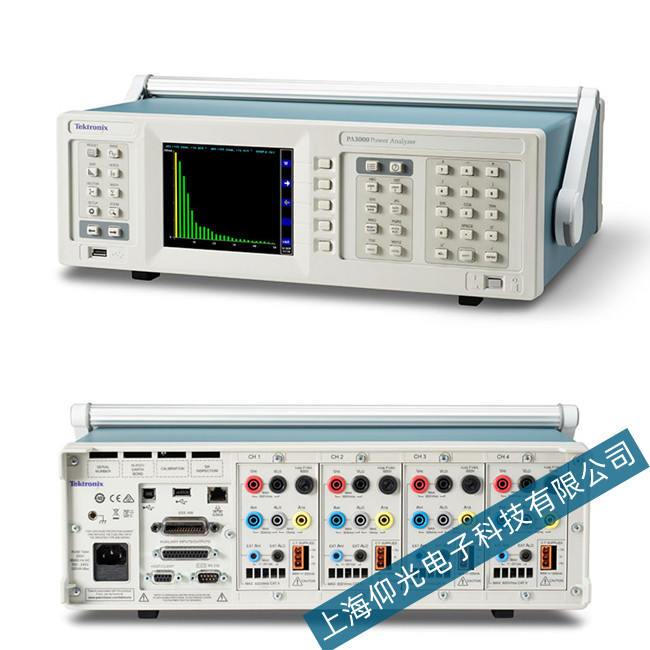

泰克PA3000功率分析仪电压电流无显示或不正确故障检修
一．电压/电流有读数，可是读数却显示不正确
产生原因：
1、接线不牢固或是接线错误。
2、电流传感器采用的供电电源比较混杂进而产生了电流测量中加入了大量杂波。
3、数据更新周期小于信号频率周期
4、用万用表测量值与功率分析仪测量值进行对比。
解决方法：
1、确认接线是否牢固，且接线正确(注意电压、电流不要接错)。
2、电流传感器采用了正确合理的供电电源(例如WT1800E的PD2供电选件，CTPS700供电盒，WT5000的760903电流传感器供电模块)，进而避免了因为供电电源带来的误差。
3、确保数据更新周期大于信号频率。
4、通常的万用表都是应用在工频电压测量，也有少部分可以测稍微高频的万用表，由于功率分析仪基本上都是宽频的测量仪器。测量值对比于万用表可能会更大。因此在使用钱要先清楚的知道的仪器，之后才能够进行正确的对比测试。
二．参数出现“---OL---"，没有读数
产生原因：
该现象是过载值的提示，提示我们当下采用的电压或是电流量程档位与实际输入不一致，应要对量程进行调整。
解决方法：
把电压/电流量程设定为更高量程档或是自动量程档。
电流输出型的电流传感器：在变比全部可以换算成***A：1A。二次侧输出是电流时，全部是电流输出型的电流传感器，比例设置在Scaling里。
电压输出型的电流传感器：在变比全部可以换算成***mV：1A。二次侧输出是电压时，全部是电压输出型的电流传感器，比例设置在Ext Sensor里。
三．电压/电流有读数，可是读数相对于正常测量值相差数倍
产生原因：
假设大家在测量过程中采用了电压/电流传感器，对于该情况最大的可能是传感器的比例设置是否正确或是启用了比例功能的原因。
解决方法：
电流输出型的电流传感器：在变比全部可以换算成***A：1A。二次侧输出是电流时，全部是电流输出型的电流传感器，比例设置在Scaling里。
电压输出型的电流传感器：在变比全部可以换算成***mV：1A。二次侧输出是电压时，全部是电压输出型的电流传感器，比例设置在Ext Sensor里。
