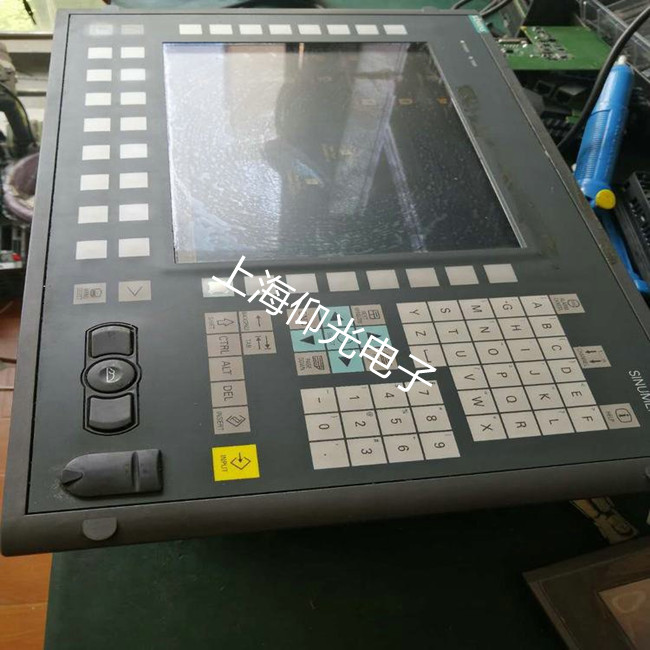

常州西门子802s数控系统维修：14040 通道 %1 程序段 %2 在循环终点出错。参数： %1 = 通道号%2 = 程序段号、标记。说明： 在圆弧插补时，与机器数据中的设定相比，要么是起始点和终点的圆弧半径，要么是圆弧圆心距离很远。
1. 在半径编程设计时，起始点和终点是一致的，因此，圆弧位置不能由起始点和终点来决定。
2. 半径：NCK 根据当前起始点和其它程序设计的圆弧参数计算起始点和终点的半径。
如果圆弧半径之间的差异呈下列状况时会出现报警：
- 要么大于在 MD 21000 CIRCLE_ERROR_CONST( 半径较小时，如果程序设计的半径小于机床数据
CIRCLE_ERROR_CONST 除以 21010 CIRCLE_ERROR_FACTOR 所得的商 ) 中的值，
- 要么大于程序设计的半径乘以 MD CIRCLE_ERROR_FACTOR( 半径较大时，如果程序设计的半径
大于机床数据 CIRCLE_ERROR_CONST 除以 CIRCLE_ERROR_FACTOR 所得的商 )。
3. 圆心：使用至起始点的圆弧半径来计算新的圆弧圆心。圆弧圆心位于从圆弧起始点到圆弧终点的连
接直线的中垂位置上。从起始点到计算或者设计出的圆心的两条直线之间的弧度角度必须小于 0.001
的平方根 ( 大约为 1.8 度）。
反应： 重组补偿程序段。
已设置接口信号。
报警显示。
处理： 请通知授权人员 / 维修部门。检查 MD 21000 CIRCLE_ERROR_CONST 和 21010
CIRCLE_ERROR_FACTOR。如果值在合理范围之内，则部件加工程序程序块的圆周终点或中点必
须利用更高的精度来设计。
程序继续： 用 NC-START 键或 RESET 键清除报警，
