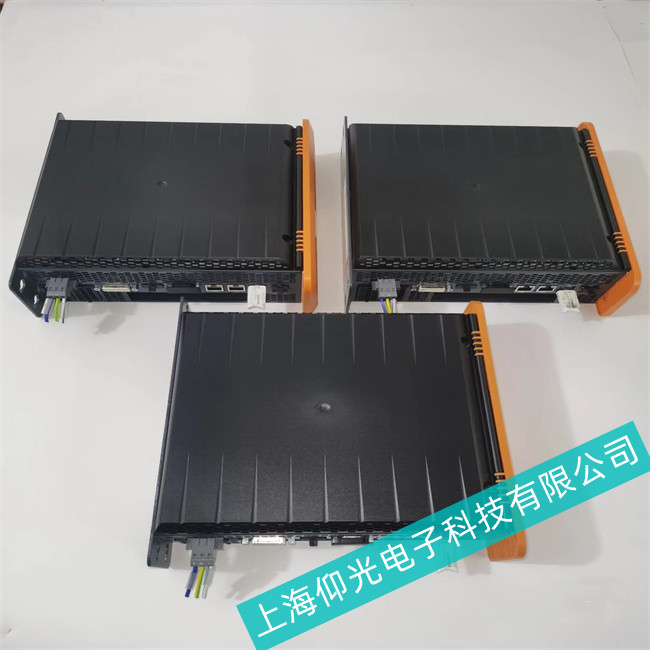

江苏B&R贝加莱工控机5PC810不能开机故障原因分析
1、检查CPU 的三大工作条件
供电，时钟，复位
2、取下BIOS 查22脚片选信号是否有跳变
3、试换BIOS，查跟BIOS 相连的线路
4、查ISA，PCI上的数据线，地址线(及AD)，中断等控制线(这样可直接反映南北桥问题)
5、查AGP，PCI，CPU座的对地阻值来判断北桥是否正常
(一)、供电CPU内核电压
(1)无电压
A、场效应管坏，开路或短路
B、滤波电容短路(电解电容)
C、电压IC 无输出
无12V 供电
电压IC 坏
断线
(2)电压低
A、CPU 工作电压相关线路有轻微短路
B、场效应管坏了一个，输出电压也会变低
(3)电压高
C、反馈电路无作用
D、电压IC输出电压低
(二)VID0-4(+5V电压)
电压IC 无输出
和CPU座相连的排阻坏
断线
(三)VTT 1.5V
(1)无电压
供电场效应管坏
VTT1.5V 有对地短路
(2)电压高低
场效应管供电不正常
场效应管坏
(四)时钟
(1)无时钟
CPU座与时钟IC 之间开路
时钟IC 无输出
和输出连接的滤波电容坏(10皮法)
(2)时钟IC无输出
供电是否正常 3.3V 2.8V 2.5V
全部无输出或一半无输出
晶振是否起振 22皮法是否坏
(3)全部无输出
有供电，IC 坏
无供电，查供电相关线路
(4)一半无输出
IC 坏
查不正常的一半供电
(五)复位
(1)无复位1.5V
A、复位电压低：北桥坏
B、有电压无复位
北桥假焊或北桥无复位
与北桥相连的线路断开
(2)北桥无复位(看PCI、AGP、IDE是否正常)
有复位：与北桥间断线
无复位：查复位的产生电路
上海仰光电子科技有限公司维修贝加莱工控机故障：不能开机、黑屏、触摸屏上电无反应，上电烧保险， 上电蓝屏，通电几分钟后屏幕变为蓝屏，主板故障，黑屏 ，通讯时有时无， 触摸失灵，有时白屏，触摸面板故障 ，死屏，电源板故障， 液晶故障，触摸面板损坏 ，触控正常但主板程序无反应 ，触摸不良，触摸失灵；操作灵敏度不够 ，上电无任何显示 ， PWR灯不亮但其他一切正常，双串口无法通讯 ，主板松动 ，485串口通讯不良，触摸屏上电无反应，通讯不良，画面不能切换， 触摸死机等常见故障等。
