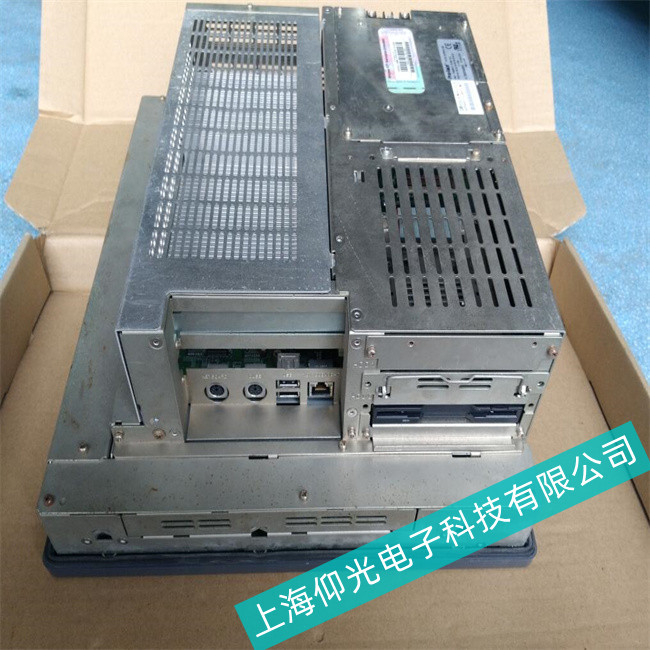

Proface法国普洛菲斯工控机ps46000主板线路短路维修
一、程序测试法：该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障，其原理就是用软件发送数据、命令，通过读线路状态及某个芯片(如寄存器)状态，来识别故障部位。
二、检查法国普洛菲斯工控机ps46000主板是否有短路：在加电之前应测量一下工控主板是否有短路，以免发生意外。判断方法是：测芯片的电源引脚与地之间的电阻。未插入电源插头时，该电阻一般应为300Ω，最低也不应低于100Ω。再测一下反向电阻值，略有差异，但不能相差过大。若正反向阻值很小或接近导通，就说明工控主板有短路发生。工控主板短路的原因，可能是工控主板上有损坏的电阻电容、或者有导电杂物，也可能是工控主板上有被击穿的芯片。要找出击穿的芯片，你可以将电源插上加电测量。一般测电源的+5V和+12V。当发现某一电压值偏离标准太远时，可以通过分隔法或割断某些引线、或拔下某些芯片再测电压。当割断某条引线或拔下某块芯片时，若电压变为正常，则这条引线引出的元器件或拔下来的芯片，就是故障所在。
三、除去法国普洛菲斯工控机ps46000主板灰尘：工控主板的面积较大，是聚集灰尘较多的地方。灰尘很容易引发插槽与板卡接触不良，另外，工控主板上一些插卡、芯片采用插脚形式，也常会因为引脚氧化而接触不良。建议用羊毛刷轻轻刷去工控主板上的灰尘，一定注意不要用力过大或动作过猛，以免碰掉工控主板表面的贴片元件或造成元件的松动以致虚焊。注意清除CPU插槽内用于检测CPU温度、或工控主板上用于监控机箱内温度的热敏电阻上的灰尘，否则会造成工控主板对温度的识别错误，从而引发工控主板保护性故障。如果是插槽引脚氧化引起接触不良，可以将有硬度的白纸折好(表面光滑那面向外)，插入槽内来回擦拭；对于插卡插脚，可用橡皮擦去表面氧化层，然后重新插接。
四、拔插交换法：先关机，然后将插件板逐块拔出；每拔出一块板就开机观察机器运行状态，一旦拔出某块后、工控主板运行正常，那么就是该插件板有故障、或相应I/O总线插槽及负载电路故障；若拔出所有插件板后，系统启动仍不正常，则故障很可能就在工控主板上。
五、静态/动态测量法：
1、静态测量法：让工控主板暂停在某一特写状态下，根据电路逻辑原理或芯片输出与输入之间的逻辑关系，用万用表或逻辑笔测量相关点电平，来分析判断故障原因。
2、动态测量分析法：编制专用论断程序或人为设置正常条件，在机器运行过程中，用示波器测量观察有关组件的波形，并与正常的波形进行比较，以便判断故障部位。
上海仰光电子科技有限公司维修普洛菲斯工控机各种型号工控机、工控电脑、工业触摸屏、工业人机界面，常见故障如：上电不启动、上电黑屏、花屏、暗屏、蓝屏、白屏、主板不能通讯、主板高压故障、主板显存故障、系统丢失、系统无法启动、不正常开机、主板损坏、主板线路短路、触摸失灵，触摸偏移、按键面板损坏，电源损坏，液晶损坏、背光损坏、程序备份等
