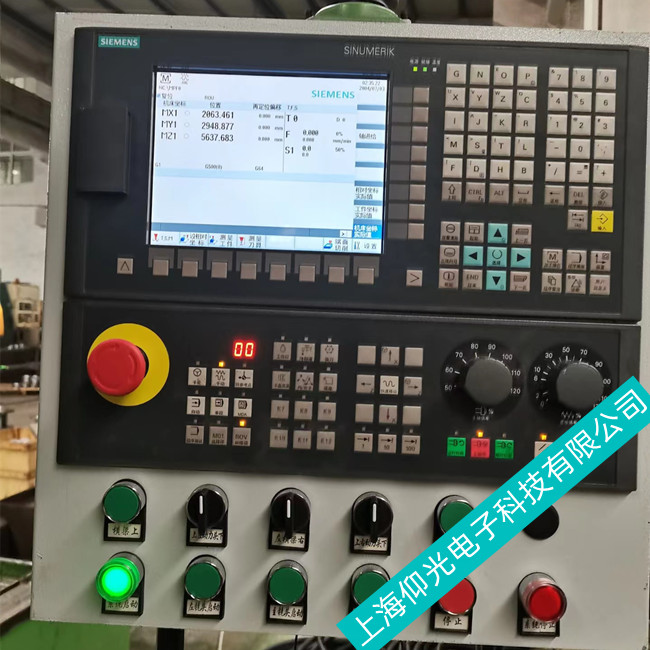

西门子828数控系统维修：数控机床和数控系统在工作时常出现由于伺服进给系统和伺服驱动系统原因造成的机床故障，此类故障出现的常见形式有超程、过载、驱动原件无法识别，驱动轴卡数据丢失等。针对这些典型故障现象，采用一定的机床维修技术，减少此类故障的发生率。



盐城常州西门子数控系统维修电话：

207442 < 地点 > 位置环：多圈分辨率和模数范围不匹配

信号重要性：-

驱动体 :SERVO, SERVO_SINUMERIK, VECTOR

反应：OFF1 (OFF2, OFF3)

应答：立即



原因：

多圈分辨率和模数范围 （p2576）的比例不是整数。

这将会导致调校复位，因为在重新上电后不能再次生成位置实际值。



处理：

使多圈分辨率和模数范围之比为整数。

比例 v 按如下方式计算：

1. 不带位置跟踪的电机编码器：

v = (p0421 * p2506 * p0433 * p2505) / (p0432 * p2504 * p2576)

2. 带位置跟踪的电机编码器，用于测量变速箱：

v = (p0412 * p2506 * p2505) / (p2504 * p2576)

3. 带位置跟踪的电机编码器，用于负载变速箱：

v = (p2721 * p2506 * p0433) / (p0432 * p2576)

4. 带位置跟踪的电机编码器，用于负载变速箱和测量变速箱：

v = (p2721 * p2506) / p2576

5. 不带位置跟踪的直接编码器：

v = (p0421 * p2506 * p0433) / (p0432 * p2576)

6. 带位置跟踪的直接编码器，用于测量变速箱：

v = (p0412 * p2506) / p2576

注：

带位置跟踪时推荐修改 p0412 或 p2721。

参见： p0412, p0432, p0433, p2504, p2505, p2506, p2576, p2721
