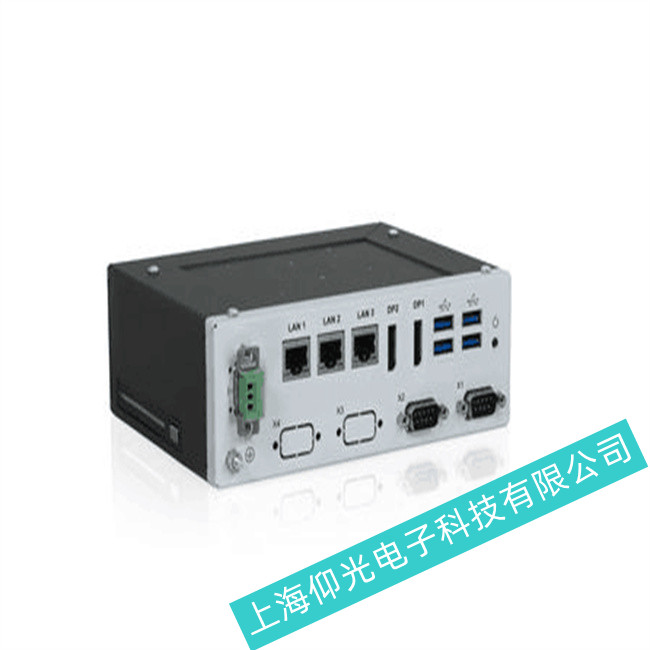

控创嵌入式工控机KD2030主板故障维修步骤
一、查板
1.观察:是否有燃烧、燃烧、冒泡、表面脱落和千斤顶生锈。
2.电表测试方法:+9V，GND电阻非常小(低于50欧姆)。
3.检查电源:对于破损的工业自动化主板，电压可以稍微提高0.5-1V，开机后衣服板上的集成电路会被用力摩擦，使不良的集成电路发热而被识别。
4.逻辑笔检查:检查关键可疑集成电路的输入、输出和控制极上的数据信号是否可用以及是高还是低。
5.识别各个工作区域:嵌入式工控机主板一般在该区域有明确的职责，如:保护区、数字钟区、态势接口区、姿态区、噪声产生区等。
二、排错
1.根据指南的指示，可疑集成电路将首先检查输入和输出端是否有数据信号，如果输入和输出端没有数据信号，则检查集成电路是否有任何控制数据信号。如果有的话，集成电路坏的可能性很大，并且没有控制数据信号，所以可以验证前一个极点，直到发现损坏的集成电路。
2.无需从电杆上取出相同型号、规格或程序流程内容的集成电路，开机后观察嵌入式嵌入式工控机是否转好，以确定集成电路是否损坏。
3.用断线和漏线的方法找到一条短路线:如果你发现一些通信线路和接地线、+9V或其他几个不能连接的集成电路之间有短路故障，你可以断开线路并精确测量，以区分是集成电路问题还是表面布线问题，或者看看状态接口是否比其他用数据信号焊接到波形错误的集成电路上的集成电路好，并区分集成电路的优缺点。
4.比较方法:找到一个内容相同的主板，比较并准确测量相关集成电路的管脚波形及其数量，以确定集成电路是否损坏。
5.在微机通用开发板中用ICTEST自动测试集成电路。
三、拆装
1.切踢法:不伤主板，不能重复使用。
2.拖锡方法:将集成电路引脚两侧的锡全部焊接，用高温烙铁来回拖动，拉出集成电路(电路板容易损坏，但检测集成电路可以保留)。
3.烤串:将烤串放在酒精喷灯、煤气炉和加热炉上烘烤，主板上的锡熔化后集成电路就会出来(不易掌握)。
4.锡罐法:在加热炉中制作一个特殊的锡罐。锡熔化后，待卸在主板上的集成电路可以渗入锡罐中，在不损坏主板的情况下可以将集成电路提出来，但机械设备不容易制造。
5.电热气焊枪:用专用的电热气焊枪将芯片卸下，吹掉一部分要卸下的集成电路引脚，使熔锡后的集成电路可以取出。
另外，嵌入式工控机的一个常见问题是开机后必须按F1键。这个问题的原因是互补金属氧化物半导体设置是错误的。当嵌入式工控机开始自检时，会发现有些机器设备没有安装，所以会提醒您再次按F1。但是，如果在互补金属氧化物半导体中打开该机器和设备，将会出现上述问题。引导后，从工业控制计算机的基本输入输出系统设置中选择高级设置选项，在莱单中寻找floopyseek，把它设定为disable就可以。
上海仰光电子科技有限公司维修领域及流程综述服务流程：
靠前步：首先询问用户损坏电气设备的故障现象及现场情况。
第二步：根据用户的故障描述，分析造成此类故障的原因。
第三步：打开被维修的设备，对机器进行一体的清洁，确认被损坏的器件， 分析维修恢复的可行性。
第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从中找出损坏器件的原因，以免下次类似故障出现。
第五步：与客户联系，出具详尽检测报告与维修报价，征求用户维修意见，客户确认报价后进行维修。
第六步：维修内容包括排除已知的故障，对老化、损坏的元件进行更换，对整机内外进行完全的清洗和保养等。
第七步：修复后对设备进行模拟负载测试，完成后发回客户，由客户上整机进行现场测试。
第八步：在整机正常工作的情况下，进入系统维修时间 维修时间：标准维修时间5个工作日左右(可能受特殊元器件采购周期影响)； 加急2个工作日以内； 外地客户酌情考虑设备的来往路途时间。我们承诺为客户的维修设备提供三个月保修时间。
