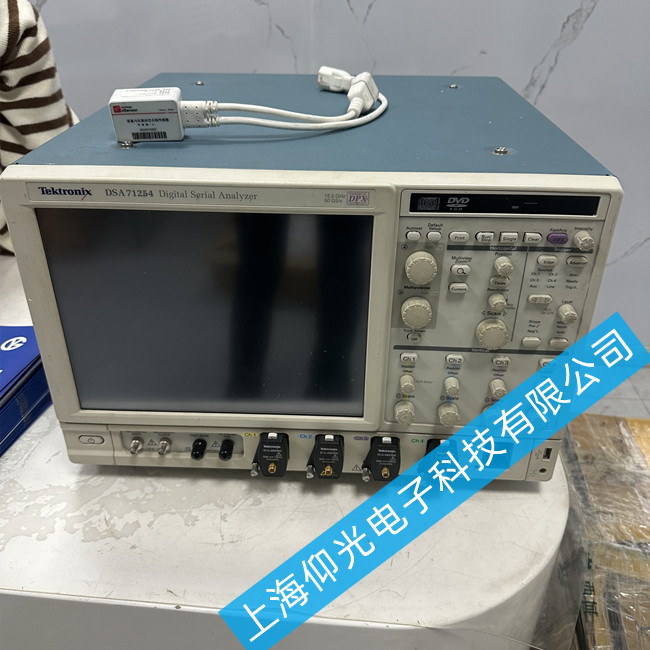

Tektronix泰克示波器维修 DSA71254开机没有反应维修

  Tektronix泰克示波器维修开机无任何指示开机无任何指示。

分析、测试与判断：首先应断开电源，在后面板取下保险丝，用电压表测量，电阻无穷大，证明已烧毁。a)观察保险丝表面若没有发黑，判断其由于电容短路引起的故障，测调整管正常，差分管正常，看原理图知稳压管经一个电阻与输出相连接，焊下测压管判断其好坏，若坏更换保险丝，仪器恢复正常。b)若保险然表面发黑，说明短路电流很大，估计不是电容引起，因为电容引起的故障通常保险丝不会烧照，这时候应该检查电源部分电路调整管，差分管等可能有损坏。确保管子正常后更换保险丝，仪器恢复正常工作。
维修与处理：更换损坏器件，维修故障模块，检测，调整仪器指标，整机保养,清灰,清洁外观。
  Tektronix泰克示波器DSA71254维修
一种常用的方法是利用数字储存示波器（DSO）捕捉和储存波形之能力。此方法已称为已知良好装置（KGU）方法，该方法建立在一个简单的原理上：工作正常的电子系统其电路范围内关键节点处具有可预测的波形，并可捕捉和储存这些波形。此种参比库可有效储存在数字储存示波器上，作为一个联机资源，或可打印输出作为硬拷贝参考文件使用。如果该系统或一套相同系统稍后显示故障，则可从故障系统捕捉波形 - 称为被测装置（DUT）- 并与已知良好装置进行比较。
从而可对被测装置（DUT）进行维修或更换。
为了构建一个参比库，应从识别出已知良好装置（KGU）上的相应测试点或节点开始。现在，运行已知良好装置（KGU）以察看其性能，并从每个节点捕捉波形。根据需要为每个波形加注解。
当系统或被测装置（DUT）中的故障信息显露出来时，许多技术人员采用决策树逼进该故障 － 目标是确定是否应维修或更换被测装置（DUT）。这通常考虑到故障所造成系统停机时间成本和生产率损失的相关计算。许多因素与计算有关，其中包括已知良好装置（KGU）是否可用，求助用已知良好装置（KGU）更换被测装置（DUT）需要多长时间。
被测装置（DUT）的成本是另一个问题。成本越低，更换被测装置（DUT）就越具有可行性，从而降低停机时间。当系统再次上电和运行时，应根据已知良好装置（KGU）对发生故障的装置进行故障排查。
请记住：这些测量方法也可用作一种预防性测量。虽然当怀疑一个电路发生故障时，需要故障排查。但在电路故障可导致昂贵停机时间的任何情况下，我们建议应进行常规测量。
