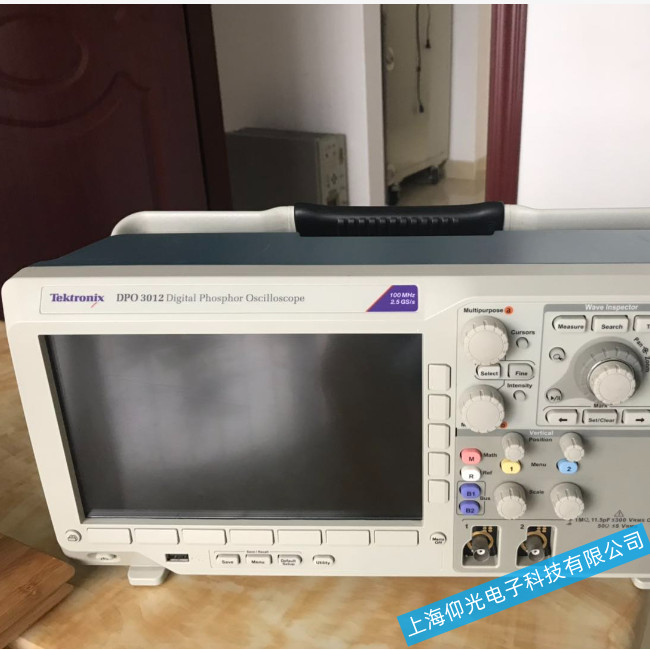

泰克示波器泰克DPO-3012 无网络维修：
一、示波器维修型号：泰克-泰克DPO-3012 。
二、报修故障：插接网线后不能连接电脑，示波器网络连接处显示×号。
三、故障检测：仪器无硬盘，自检报错415，SPC失败,衰减板损坏；网口不通，控制板接口单元损坏。
四、维修措施：更换衰减板组件，更换控制板接口单元组件，清理内部积灰，调整检测仪器，调整检测仪器自校准PASS，测试信号正常，指标合格。
下面是泰克DPO-3012 示波器性能、协议等特点，一起来学习吧。
主要性能指标：
· 2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号
一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率
· MultiView zoom™ 高达 250 M 点记录长度
· FastAcq® 采集技术，>250,000 wfm/s 的最大波形捕获速率
· FastFrame™ 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率
· 标配 10 MΩ 无源电压探头，提供了<4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽
· 使用 HiRes 采样时垂直分辨率 >11 位
· 用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度
主要特点分析：
· Wave inspector® 控制功能，轻松导航和自动搜索波形数据
· 高级触发套件，标配可视触发和搜索
· 53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析
· 波形直方图、眼图、TIE（抖动/定时）测量和分析
· 使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
· 选配内存分析、高级抖动、串行数据、功率和宽带 RF
主要协议特点：
· 中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件
· 低速 (10 Mb/s) 总线的触发和解码选件
· USB2.0、以太网、USB 电源、MOST 和汽车以太网的一致性测试选件
· 在通信、计算和视频标配上进行模板测试
混合信号设计和分析（MSO 系列）
· 16 条数字通道（用户可升级）
· MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps 的精细定时分辨率
· 并行总线自动触发、解码和搜索
· 每条通道单独设置门限
