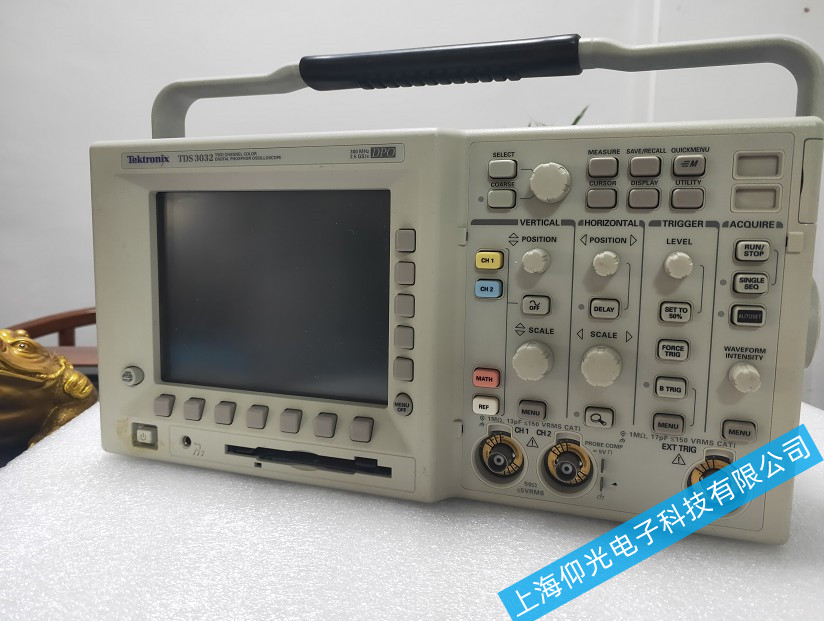

泰克示波器开机后无扫描线故障原因分析及解决方法
1、出现无扫描线故障的原因
应先检查电源电路、示波管电路、触发扫描电路、X 轴放大器等的工作是否正常。若这些部分工作都正常，则可能是增辉通道(Z 通道)的故障，因为示波管栅极电位通常比阴极电位负 60—70 伏，一般情况下，阴极发射电子受栅极负压抑制能到达荧光屏的甚少。X 轴通道产生扫描电压的同时也产生一增辉信号，增辉信号经 Z 通道后送到示波管栅级，使栅极电位提高 30 伏左右，阴极电子就会射到荧光屏上，形成较亮的扫描线。如果无增辉脉冲或增辉脉冲幅度不够，则必然引起无扫描线故障。
2、解决办法
a、通道的基线偏移过大，也就是说现在的 0 电平不在屏幕中心，这种情况可以把示波器的耦合打到 GND 的方式，触发方式为 AUTO，此时调节垂直位移旋钮，再将基线调节到屏幕的中间位置在测量信号。
b、如果此时你的垂直灵敏度过低，信号的 DC 电平过大也是观测不到信号的，这时候调节垂直位移，看看能否将信号调到屏幕的显示位置，或将基线调到中心后，输入耦合打到 AC 方式，再看看有没有信号。
c、触发电平不对，就是信号没有触发，调节触发电平看看有没有显示。
