在维修焊机过程中会遇到一些疑难杂症，这时我们就会用到示波器

案例：NBC270气保焊，带手工焊

故障现象为扣枪出气送丝正常，不化丝

排除主控板、送丝机机及枪的问题后，问题出在逆变板上，测量数值又正常，这时候就要请出我们的示波器了。

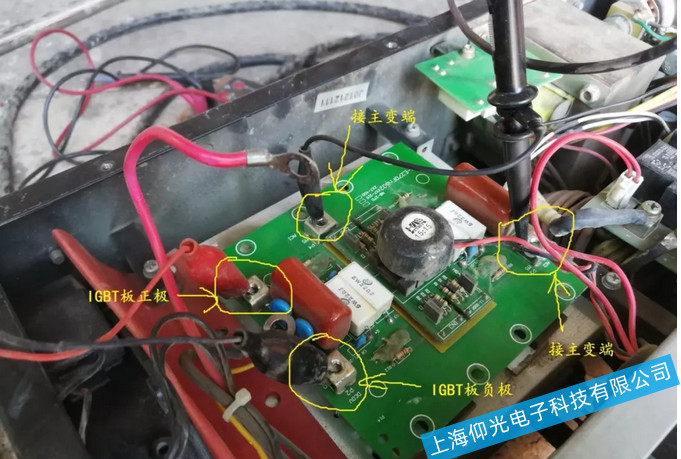

给IGBT板主电输出端供一个30V直流电，正极接IGBT板正极，负极接IGBT板负极，示波器两端分别接IGBT板的两个主变接入端，焊机开机，打到手工焊，看看示波器的波形。

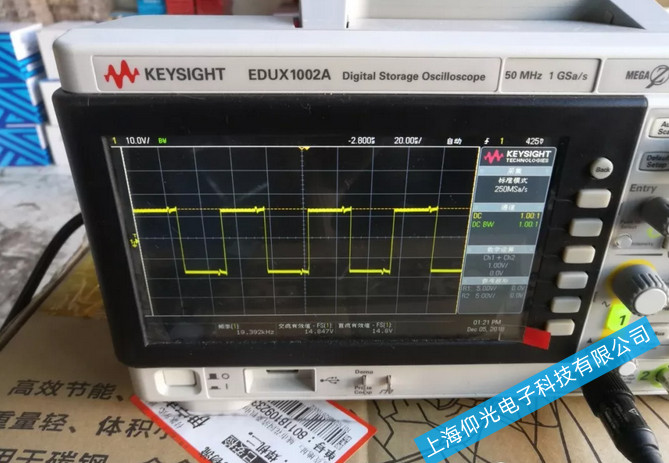

正常情况下应该为方方正正的方波，这个波形缺了一角，说明IGBT管4个管子其中有个坏的，但量着又正常，所以只能全换掉，换掉后再来看看波形

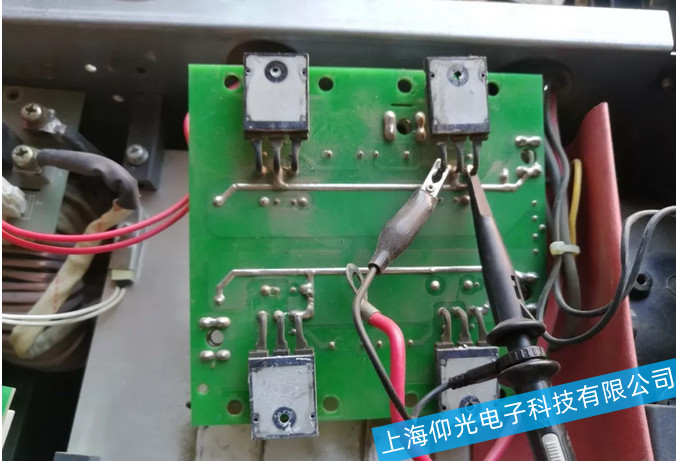

这时候的波形就正常了，说明问题已解决。我们再来看看IGBT驱动波形及测量方法。逆变板上去掉主电及主变连线，只留下驱动线，示波器连接在IGBT两边。

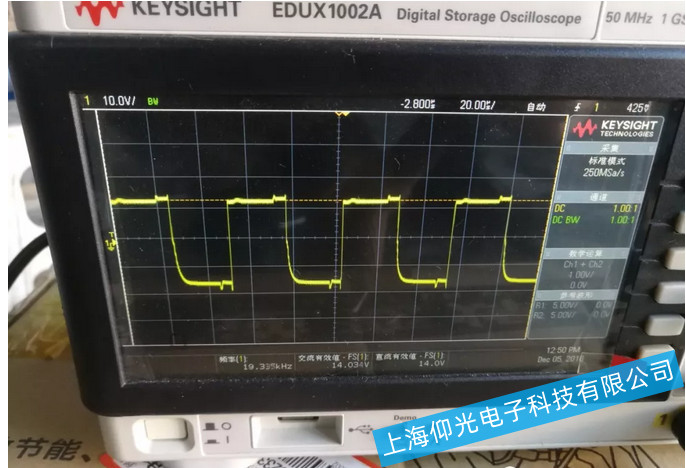

IGBT驱动波形如上图，从示波器上可以看到频率为19.336KHZ，交流值为13.2V，大部分的驱动波形都如上图所示，也有各别的驱动波形不一样，如沪通大力神的和步威的机器。
