西威变频器维修案例(西威变频器通病维修方法图解)

发布者:khw    来源:仰光电子     发布时间:2022-11-30

西威变频器维修案例(西威变频器通病维修方法图解)

西威变频器维修案例(西威变频器通病维修方法图解)

一台西威变频器维修时,客户表示送修时电机线路抖动。这时,第一反应是输出电压不平衡。检查电源装置后,发现没有损坏。给变频器上电,显示正常。运行变频器,测量三相输出电压确实不平衡,测试六路波形,发现w相下桥波形异常。依次测量该通道的电阻、二极管和光耦。发现提供反向电压的二极管击穿。更换后重新上电运行,三相输出电压平衡修复。

西威变频器维修案例(西威变频器通病维修方法图解)

在维修一台220V单相的西威变频器时,表示频率上不去,只能上20Hz。这时候首先想到的可能是参数设置不当。依次查看参数,发现最大频率和上限频率均为60Hz。可以看出不是参数问题。也有人怀疑是频率设置方法不对。后来改成面板给定的频率,变频器最高可以运行到60Hz。因此,在检查模拟输入电路时,发现有一个贴片电容损坏。更换后西威变频器运行正常。

西威变频器跳流

在给客户维修一台3.7KW的西威变频器时,提示启动时显示过流。检查模块完好后,给变频器上电。无电机时,启动oc2片刻。首先想到的是电流检测电路损坏。依次更换检测电路。发现故障仍然无法消除。因此,扩大检测范围,检查驱动电路。检查驱动波形时,发现其中一个波形异常。检查周边器件,发现贴片电容短路。更换后,变频器运行良好。

西威变频器维修案例(西威变频器通病维修方法图解)

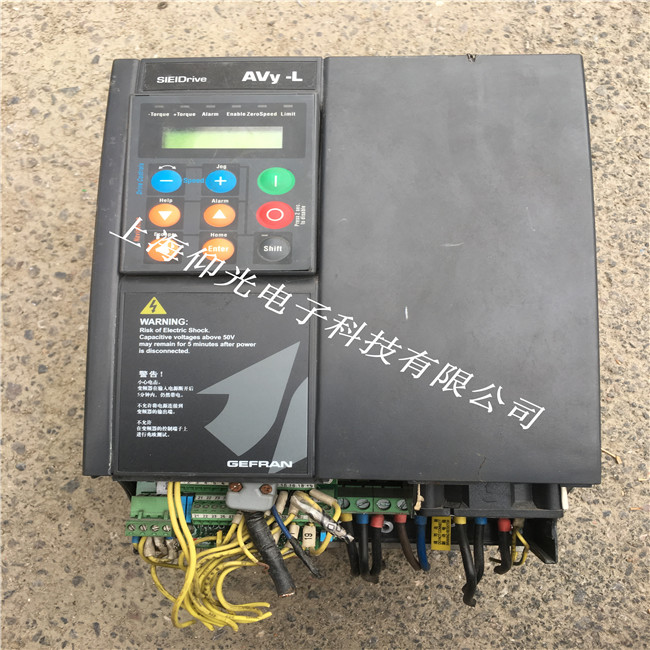

维修一台Avy3150Ac-4-0西威变频器时,发现整流桥损坏,没有其他缺陷。更换后,带负载运行良好。一个月之内,客户又带来了。检查时发现整流桥又损坏了。这时怀疑是西威变频器绝缘不好。单独检查电容是否正常。逆变模块单独检查,未出现不良症状。各端子与大地之间未发现绝缘不良。仔细检查后发现,直流母线电路端子p-p1和N之间的塑料绝缘端子有碳化迹象。拆开端子检查后发现端子碳化相当严重。

西威变频器维修案例(西威变频器通病维修方法图解)

1、西威变频器故障查询及操作方法西威变频器故障查询:当变频器液晶显示屏上方指示灯 Alarm 闪红灯时,表示变频器报故障了。此时应该立刻进行以下操作:先按变频器面板上 Shift 键,再按Alarm ()键。此时会看到液晶显示菜单 Alarm list ,屏幕上面一行是 Alarm list ,屏幕下面一行就是故障代码。 维修保养人员应该记下下一行显示的内容,及时查询变频器相关故障代码,根据故障记录排除电梯故障。操作如下,即:Shift + Alarm () 西威变频器故障记录查询:找到变频器监控菜单 MONITOR ,按 ENTER 键进入,按键2次,可以看到 Alarmlog ,按 ENTER。

2、 键进入,就可以看到故障记录和故障发生时间。 例如:(故障时间) (故障代码)故障代码含义: Undervoltage 变频器禁用22:39:20 230170 Undervoltage变频器DC link 电压低于设定的输入电压设置的最小阈值1/2西威变频器故障代码报警含义控制部分一个或者多个供电电源电路故障变频器DC link 电压低于设定的输入电压设置的最小阈值变频器DC link 电压高于设定的输入电压设置的最大阈值 门极退饱和传感电路检测到IGBT 瞬时过电流 输出电流传感器检测到IGBT 瞬时过电流输出相对地放电电流检测传感器反馈故障或者电源供应故障 外部故障信号有输入检测到速度反。

3、馈传感器或者电源故障内部传感器检测到IGBT 过热 (只是型号0.75 到20Hp) 热敏继电器检测到散热器过热 (仅对型号18.5KP 和更高Heatsink OT型号)Motor OT 热敏继电器或者PTC 热敏电阻检测到电机过热 Heatsink S OT 散热片线性温度传感器超出阈值 Regulat S OT 调节板线性温度传感器超出阈值制冷空气入口线性温度传感器超过阈值(仅对型号25HP 和更高型号)检测到接触器反馈信号不正确 可选件总线通信卡出错 可选件APC 卡出错变频器超载累加器超出阈值 Mot overload 电机超载累加器超出阈值BU overload 制动电阻超载累加器。

4、超出阈值 Data lost 永久性存储器数据 更改或误用Brake fbk fail 检测到报闸反馈信号不正确Max time 软件作业时间超出Sequencer 报警事件引起变频器禁用Door fbk fail 检测到门反馈信号不正确Overspeed 当变频器运行时超出最大速度阈值UV repetitive 5 分钟内检测到超出规划的低电压故障次数 IOC repetitve 30 秒内检测到超过2 次的OC 过电流故障 IGBTdesat repet 30 秒内检测到超过2 次的IGBT desat 故障WatchDog user 指定时间内变频器再触发通信看门狗失败变频器调节卡和它的一个选件卡或者I/O 扩展卡之间的通HW fail信失败。
